檢測設備介紹

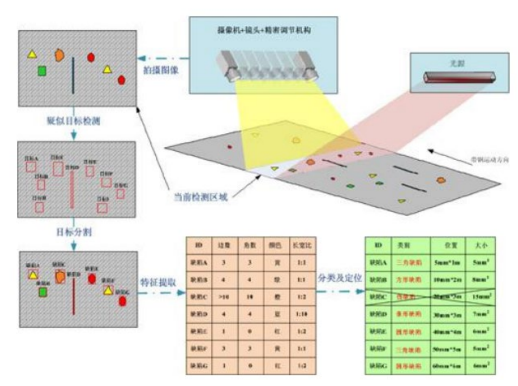

本臺設備安裝在銅箔分切機上，基本原理是將工業線陣 CCD 相機架設在材料上下表面兩側，采用高亮 LED 線性聚光冷光源將材料表面照亮，通過編碼器 觸發相機進行在線高速掃描式拍攝。高速圖像處理系統實時獲取銅箔表面壓坑、黑點、黑線、氧化斑、異物、劃傷、銅粉、銅粒、凹凸點、墊傷、污染、 褶皺、氧化、針孔等缺陷，系統通過數據庫來記錄和管理缺陷的橫縱向位置、 數量、大小和圖像等信息，可通過信號控制系統實時進行聲光報警、缺陷記錄、自動貼標等操作。通過軟件深度學習最終實現缺陷的分類。
成像模塊
成像模塊為三大核心子模塊之一，通過工業線掃相機搭配工業線掃鏡頭以及 LED 光源的高強度照射，實時采集銅箔表面圖像，并將采集到的圖片實時傳輸至圖像服務器供處理。成像模塊由高速 CCD 相機(搭配線掃相機專用鏡頭) 、高性能光源(LED)等主要部件組成。
設備基本技術指標
檢測產物： 銅箔
產物厚度：4-20μm
產物顏色：毛面或光面
檢測幅寬：≤1500mm(產物幅寬1400塵塵+產物偏移量+相機重迭區域)
檢測速度：≤150m/min
檢測缺陷：壓坑、黑點、黑線、氧化斑、異物、劃傷、銅粉、銅粒、凹凸點、墊 傷、污染、褶皺、氧化、針孔;
檢測效果：缺陷檢出率≥98%，缺陷分類率≥95%(每種缺陷具備明顯特征);
缺陷標識：自動聲光報警、缺陷位置圖像記錄;

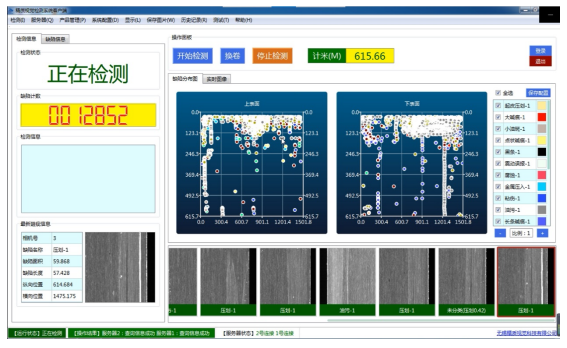

報表打印：每卷產物生產后，都會生成質量報表;

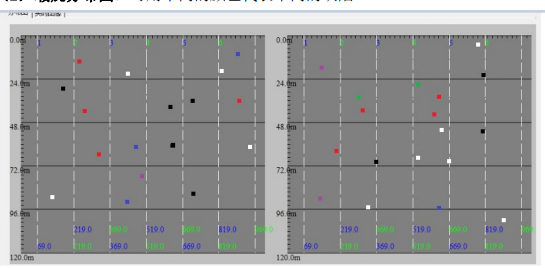

歷史記錄：記錄缺陷米數、直徑、橫向位信息
